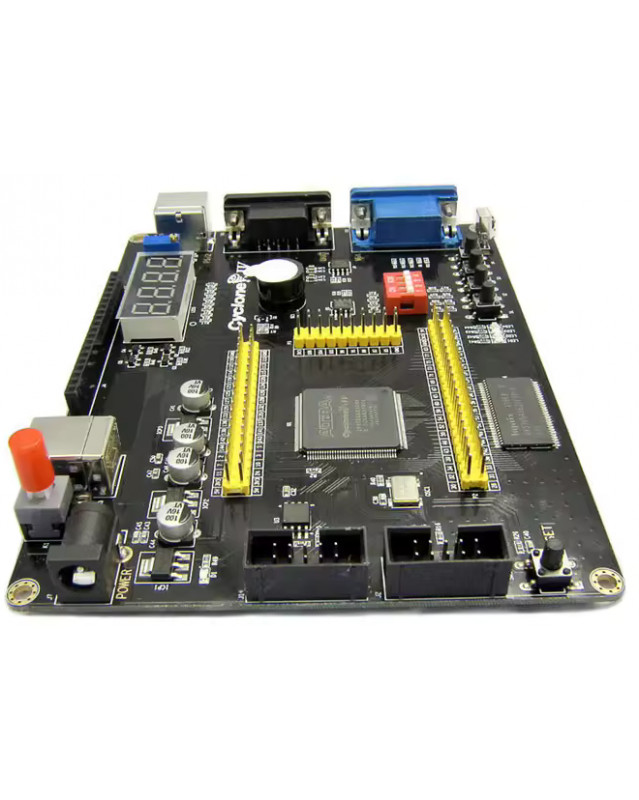

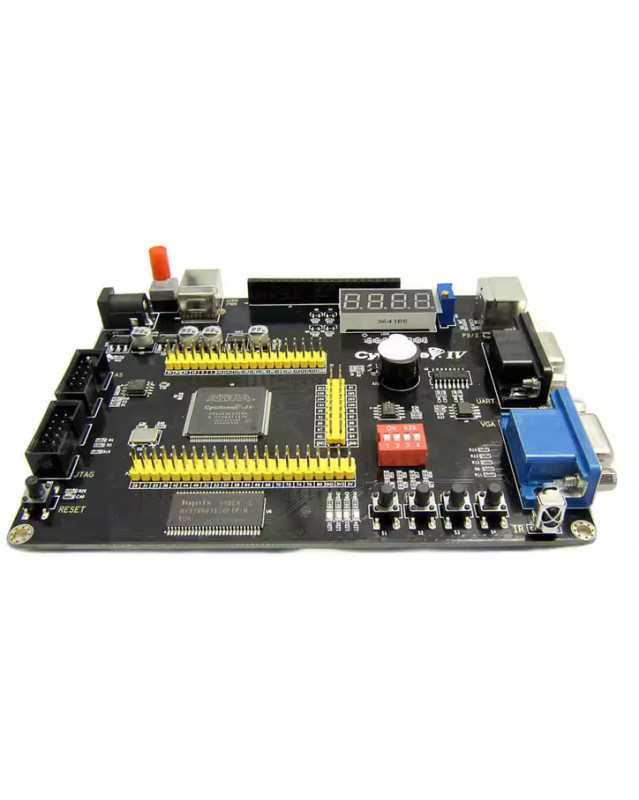

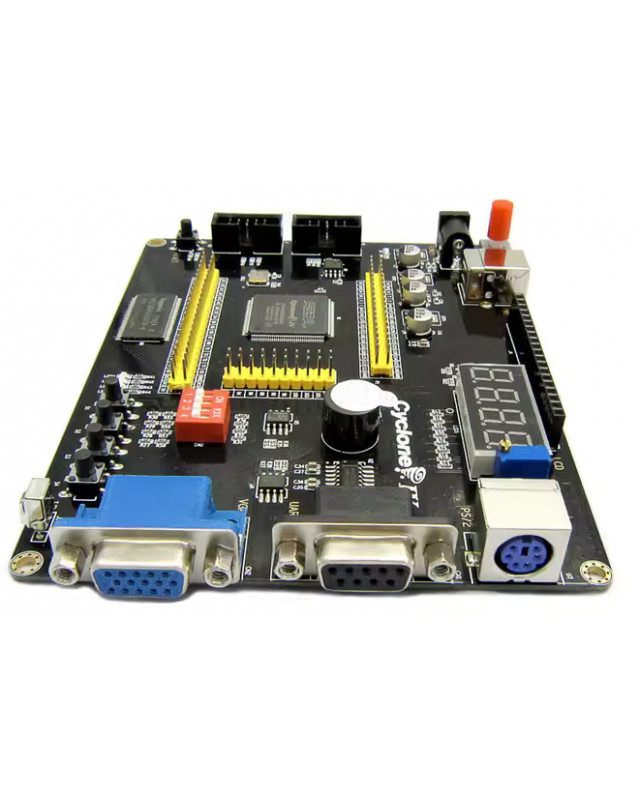

Багатофункціональна навчальна та розробницька плата на базі ПЛІС Altera Cyclone IV EP4CE6E22C8N. Ідеально підходить для вивчення цифрової логіки, систем на кристалі (SoC), вбудованих систем. Плата поєднує в собі потужність, гнучкість і велику кількість периферійних інтерфейсів, що робить її чудовим вибором як для початківців, так і для досвідчених інженерів.

Параметри:
Чіп: Altera Cyclone IV EP4CE6E22C8N
Flash: 16 Мбіт EPCS16N — користувач може завантажити та налагодити програмний код через інтерфейс JTAG або AS
Оперативна пам’ять: 64 Мбіт SDRAM

Живлення: 5 В постійного струму, можливо живлення через USB інтерфейс
Розмір: 136 мм × 106 мм

Периферійні інтерфейси та ресурси:
- Кнопка живлення з самоблокуванням
- Кнопка скидання
- 4 користувацькі кнопки
- 4 світлодіоди
- 4-розрядний семісегментний індикатор
- 4-бітний DIP-перемикач
- бузер
- PS/2 інтерфейс
- RS232 послідовний порт
- LCD-роз’єм (1×20 контактів), підтримка LCD1602, LCD12864, TFT LCD з регульванням підсвічування LCD
- датчик температури LM754A
- 8 кольорний VGA-інтерфейс
- EEPROM I2C AT24C08
- Інфрачервоний приймач
- Виводи до всіх контактів ПЛІС з кроком 2,54 мм

Комплектація: плата, програматор на базі CH552, USB кабель.

Документація і приклади
