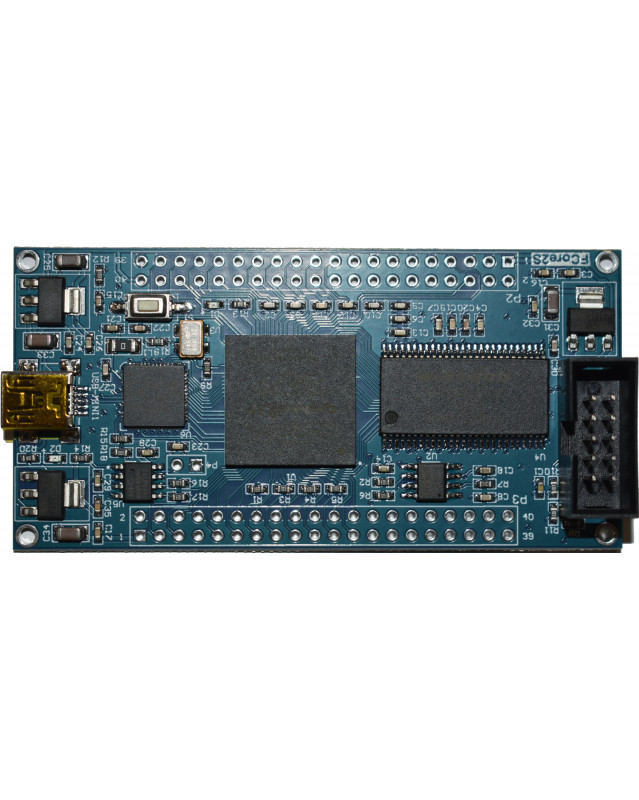

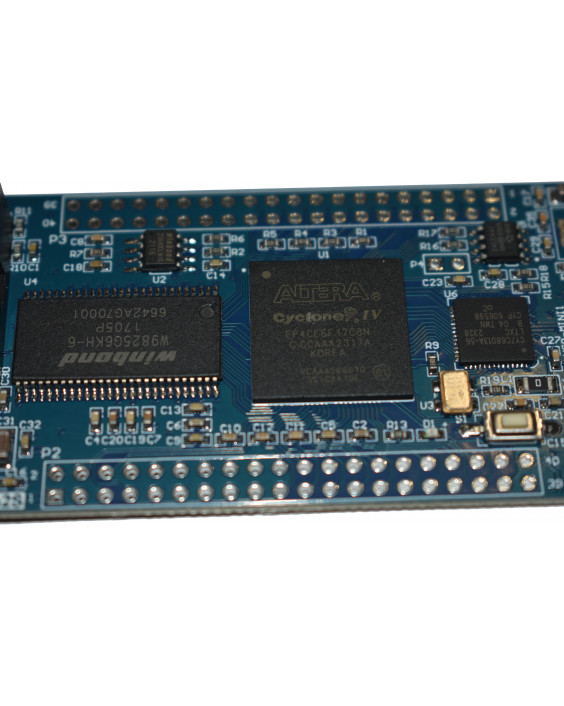

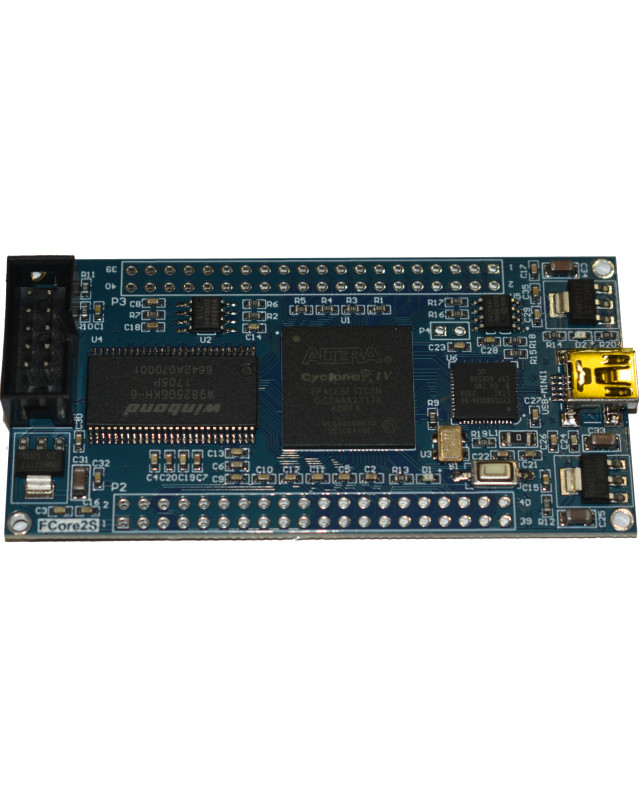

Плата ETree FCore2S — це рішення для розробки та налагодження систем швидкого обміну даними між ПК та FPGA. В основі плати — ПЛІС Altera Cyclone IV E EP4CE6F17C8N та контролер Cypress CY7C68013A (EZ-USB FX2LP) з підтримкою USB 2.0 High-Speed. Плата оснащена зовнішньою SDRAM-пам’яттю, що дозволяє реалізовувати буферизацію даних, обробку потоків у реальному часі та складні алгоритми цифрової обробки сигналів. Завдяки FX2LP можливий стабільний двонапрямний обмін даними зі швидкістю до 480 Мбіт/с.
Рішення підходить для:
USB-логічних аналізаторів
SDR/SDR-радіо та DSP-проєктів
Систем збору даних (DAQ)
Прототипування високошвидкісних інтерфейсів
Навчальних та R&D-проєктів з FPGA
Основні характеристики:
FPGA: Altera Cyclone IV E EP4CE6F17C8N
SDRAM W9825G6KH-6 16Mx16 166MHz
SPI Flash (4Mbit)
EEROM AT24LC64 (для CY7C68013A)
USB-контролер: Cypress CY7C68013A (EZ-USB FX2LP, USB 2.0 High-Speed) до 480 Мбіт/с
Потрібен програматор
Документація і приклади
| Параметри FPGA |
| Cімейство |
Cyclone IV |
| I/O |
74 |
| USB Serial |
USB2.0 High speed |
| Блоків DSP / помножувачів |
15 |
| Виробник чіпу |
Intel/Altera |
| Кільсть LEs |
6272 |
| Кнопки/світлодіоди користувача |
1 світлодіод |
| Потрібен програматор |
Так |
| Схеми/Інструкції/Приклади |
https://cloud.smarts.zp.ua/s/exPdENX3f36BSJm |
| Тип |
FPGA |
| Чіп |
EP4CE6F17C8N |
