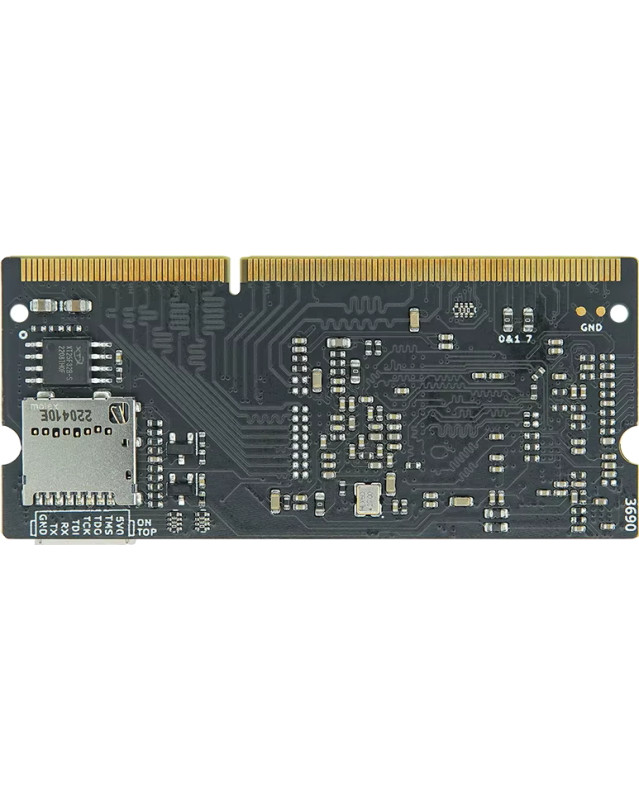

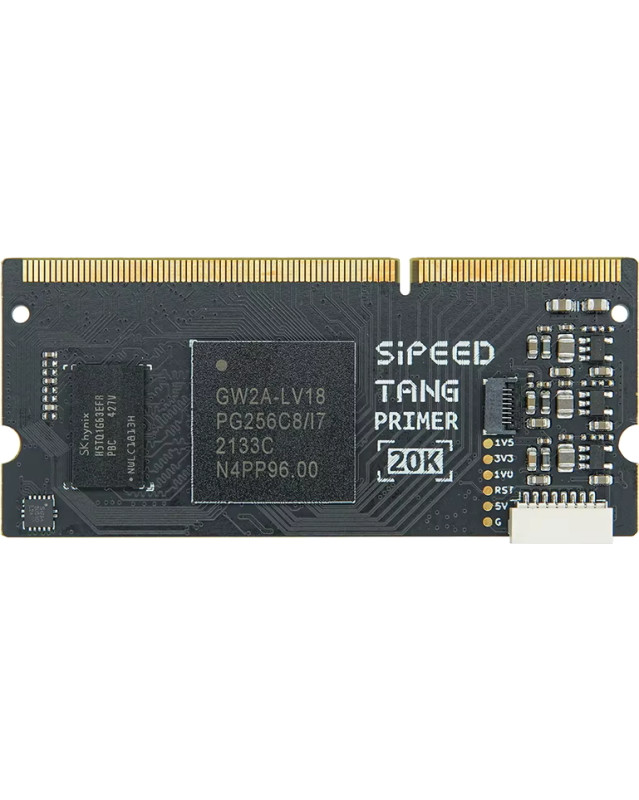

Sipeed Tang Primer 20K — це плата у форм-факторі SOM (System-on-Module), побудована на базі FPGA-чипа Gowin GW2A-LV18PG256C8/I7.

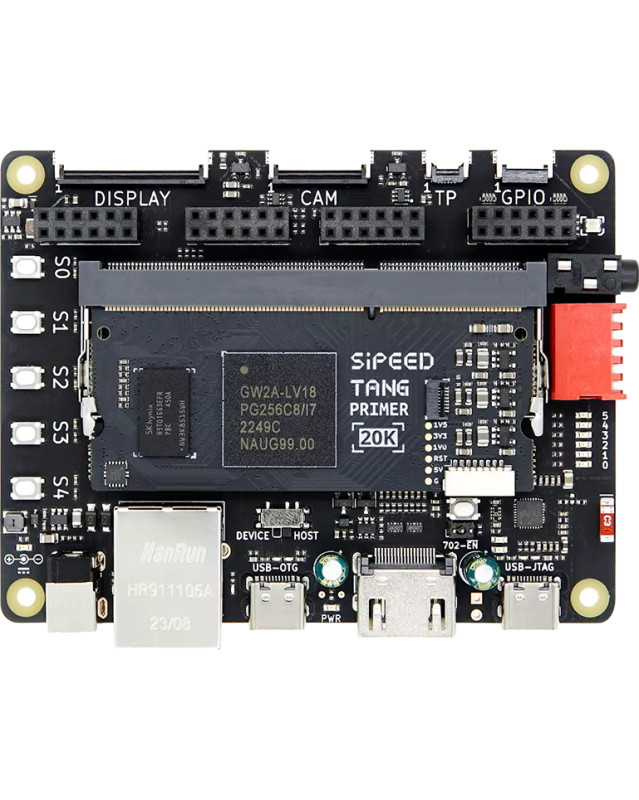

Використання разом із Dock Ext-board перетворює базовий модуль на повноцінну налагоджувальну плату, виводячи всі необхідні інтерфейси для зручної периферійної взаємодії.
Технічні характеристики SoM (основного модуля)FPGA: GW2A-LV18PG256C8/I7:
- Logic units(LUT4): 20736
- Flip-Flop(FF) 15552
- Shadow SRAM S-SRAM(bits) :41472
- Block SRAM B-SRAM(bits) 828K
- Number of B-SRAM 46
- 18x18 Multiplier 48
- PLLs 4
SDRAM: 1 Гбіт (64 МБ х 16) DDR3-800
Flash: 32 Мбіт (4 МБ) SPI Flash
Слот MicroSD
Логічні рівні: 3.3В / 2.5В / 1.8В (регульовані)
Форм-фактор: SODIMM-204 edge connector

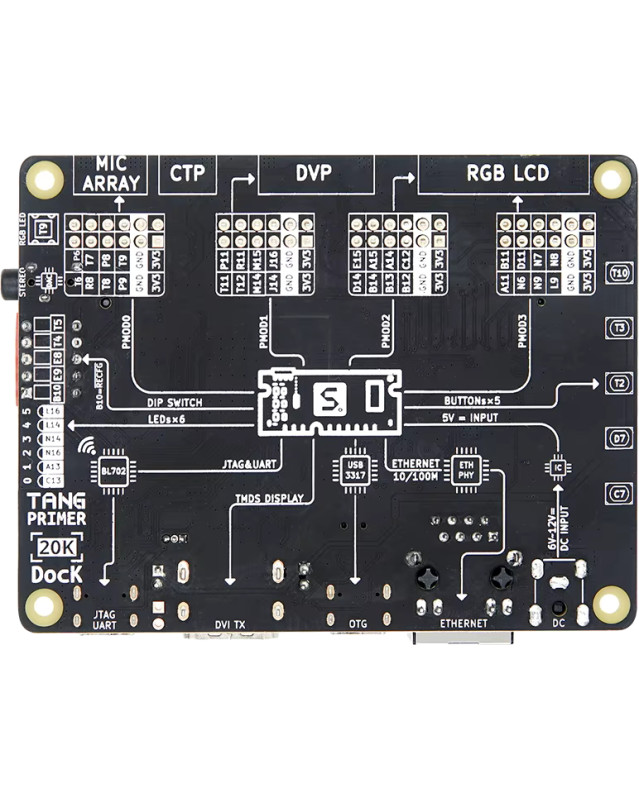

Периферія та інтерфейси Dock Ext-board

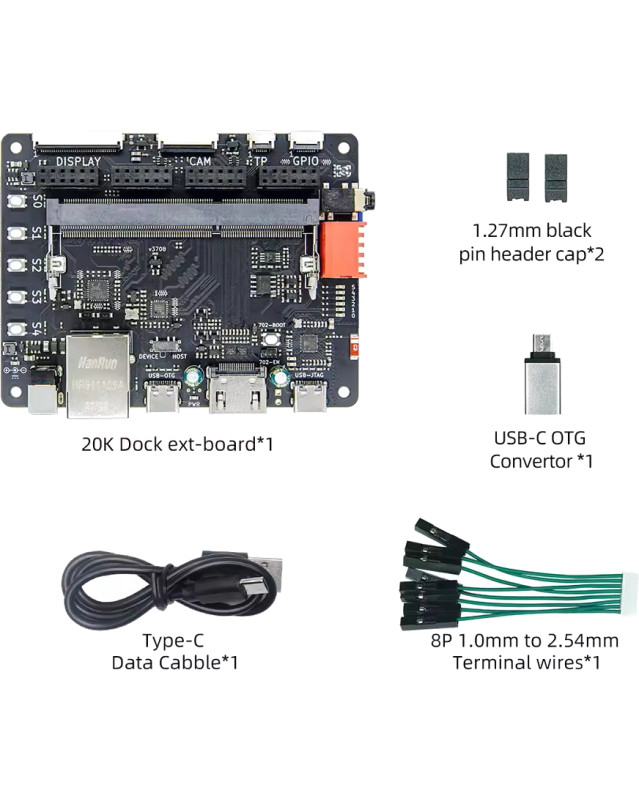

Dock Ext-board — це несуча плата, яка забезпечує живлення, програмування та розширення можливостей модуля.
1. Відео та Мультимедіа
HDMI (Female): Повнорозмірний роз'єм для прямого виведення відеосигналу.
Ethernet інтерфейс 10/100 на базі RTL8201F
RGB LCD Interface: 40-піновий роз'єм для підключення стандартних TFT дисплеїв RGB565 40P FPC Connector.
Інтерфейс для камери DVP 24P FPC Connector, підійде OV2640, OV5640 і інші.
Mic array Interface - 10P FPC Connector
Touch Interface - 6P FPC Connector
Audio Jack: 3.5 мм вихід, реалізований через I2S ЦАП PT8211.
USB-C (JTAG/UART): Вбудований програматор на базі чіпа BL702. Дозволяє прошивати FPGA та отримувати дані через UART без зовнішніх дебагерів.
USB-C (Host): Для підключення USB-периферії (клавіатури, миші) при використанні м'яких ядер (Soft Cores).
4 порти PMOD: Стандартні 12-пінові роз'єми для підключення широкого спектра модулів (датчики, мотори, додаткові інтерфейси).
6 світлодіодів + 1 RGB світлодіод WS2812.
5 користувацьких кнопок.
Живлення: Через USB-C (5В) або роз'єм живлення DC-036A-2.5A-2.0.
DIP-перемикачі: Для конфігурації режимів завантаження та вибору рівнів напруги.
