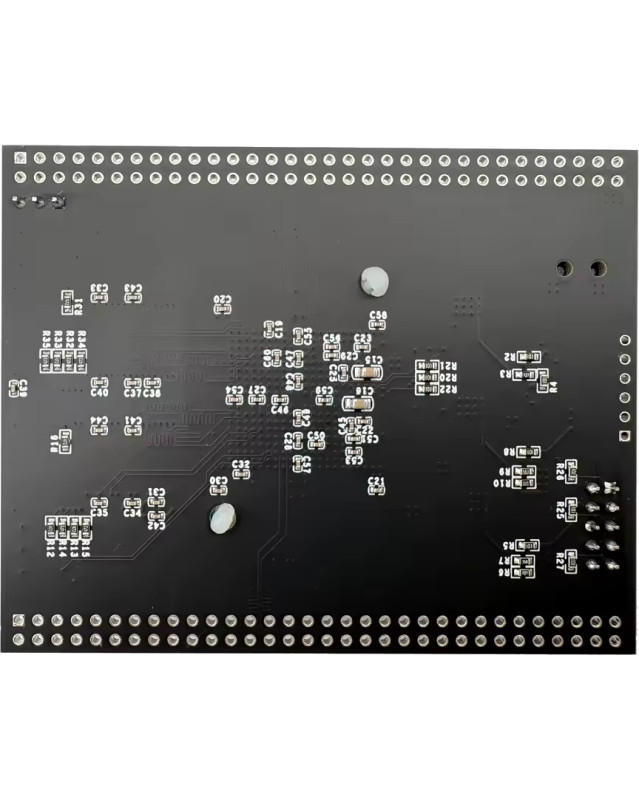

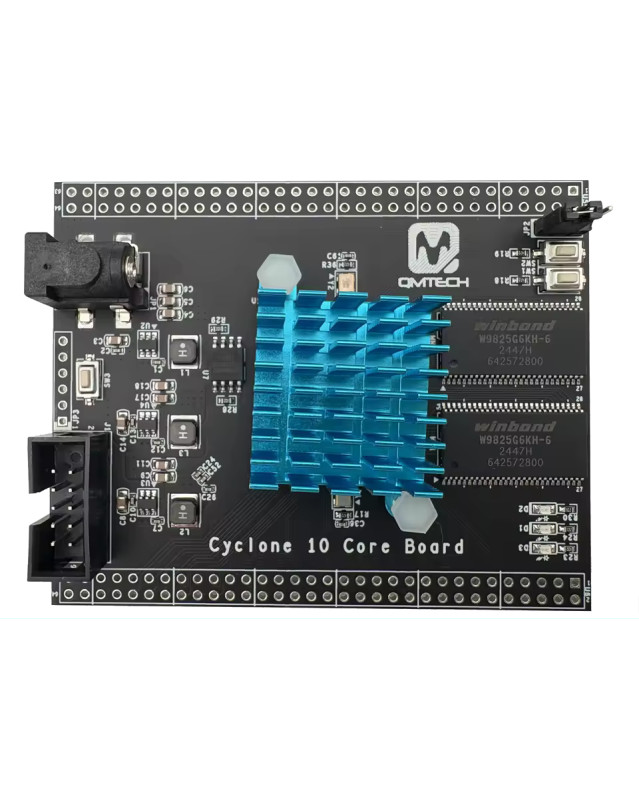

Плата на базі FPGA чіпа Intel 10CL120YF484I7G.
Містить в собі:
- 2 мікросхеми SDRAM розміром по 32МБ і розрядністю 16 біт W9825G6KH-6 (16Mx16)
- два кварцевих генератора 50МГц і 27МГц
- два порти розширення по 64 піна з кроком 2.54мм
- 3 кнопки користувача
- 3 світлодіода користувача
- розміри довжина/ширіна, мм: 67х84
В комплекті йде блок живлення напругою 5В, і струмом 2А з роз'ємом DC-050, 5.5 мм х 2.1 мм.
Схеми/Інструкції/Приклади
| Параметри FPGA |
| Cімейство |
Cyclone 10LP |
| I/O |
2 порта по 64 піна, крок 2.54мм, 108 IOs |
| Блоків DSP / помножувачів |
288 |
| Виробник чіпу |
Intel/Altera |
| Кільсть LEs |
119088 |
| Кнопки/світлодіоди користувача |
3 кнопки, 3 світлодіода |
| Пам'ять (SRAM/SDRAM/PSRAM) |
64MB SDRAM 2x16Mbx16 |
| Схеми/Інструкції/Приклади |
https://github.com/ChinaQMTECH/Cyclone_10LP_10CL120YF484_Core_Board |
| Тип |
FPGA |
| Чіп |
10CL120YF484I7G |
| Розміри і фізичні параметри |
| Довжина, мм |
67 |
| Ширіна, мм |
84 |
| Комплектація |
Плата, блок живлення DC-050 |
