Плата Smart ZYNQ (SL версія) – це плата на базі чипа ZYNQ XC7Z020.

Основні технічні характеристики:
Головний чип: Xilinx ZYNQ XC7Z020-CLG484.

Дизайн плати: 8 шарів (імерсійне золото).

Оперативна пам'ять (DDR3): 512 MB (256M x 16bit).

Флеш-пам'ять (FLASH): 16 MB (128Mbits) – підключена до PS-частини для завантаження системи.

EEPROM: 24C02 (2kbits).

Розширювана пам'ять: Слот для microSD (TF-карти) із підтримкою системного завантаження.

Тактові генератори:
PS (процесорна частина): 33.33 МГц активний кварц.
PL (логічна частина): 50 МГц активний кварц.

Інтерфейси та периферія:
Мережа: 1x Гігабітний Ethernet (RTL8211E), підключений до PL (може використовуватись і через PS).
Відеовихід: 1x HDMI інтерфейс (апаратна емуляція через IO).

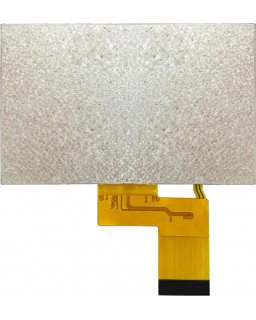

Екран : Додано 40-контактний інтерфейс FPC для підключення RGB LCD дисплеїв.

Серійний порт: 1x USB-UART (підключений до PL, доступний і для PS).

GPIO (Користувацькі піни): Виведено 68 контактів FPGA_IO. Всі виведені контакти спроєктовані як диференціальні пари з вирівнюванням довжини провідників (виведені з PL, доступні для PS через EMIO).

Напруга Bank 33 для однієї сторони контактів може регулюватися (шляхом заміни резистора).

Елементи керування та індикації:
Кнопки: 2 користувацькі кнопки (на PL) + 1 апаратна кнопка скидання (POR Reset).

Світлодіоди: 2 програмованих LED (на PL), індикатор стану "Done", індикатор живлення.

DIP-перемикач: Подвійний перемикач для вибору режиму завантаження (QSPI або SD-карта).

Живлення:
Через порт Type-C (JTAG).

Через контакт VCC (5V) на гребінці виводів, що зручно при використанні плат розширення. Цей самий контакт може працювати як вихід 4.5-4.7V для живлення зовнішніх модулів, якщо плата живиться тільки від USB.

Зверніть увагу:
Плата не має вбудованого завантажувача (програматора). Для прошивки та відлагодження потрібен зовнішній XILINX Downloader (купується окремо).
