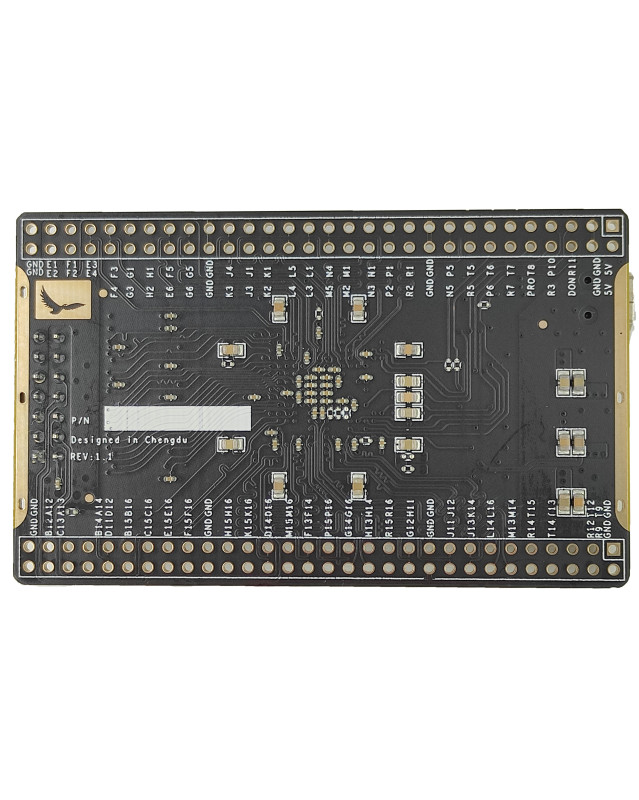

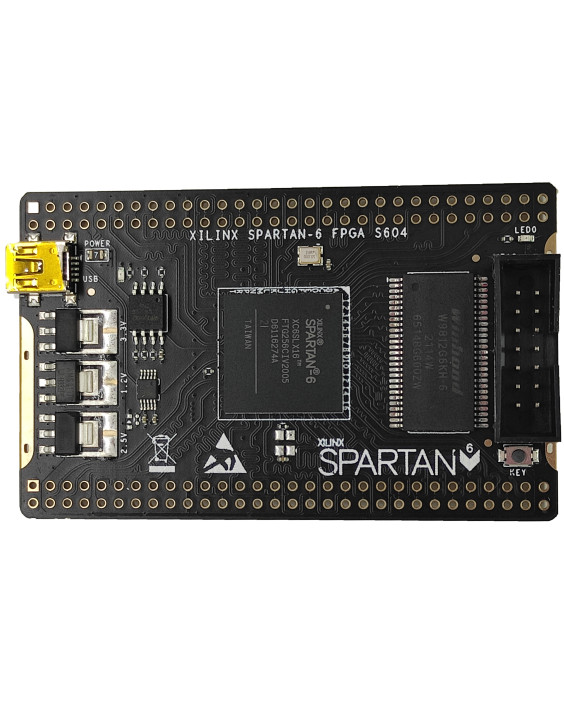

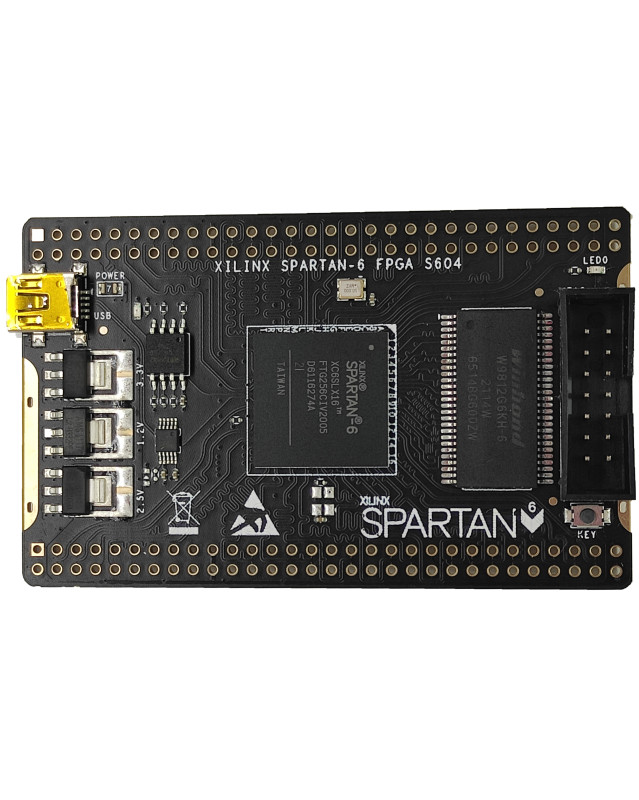

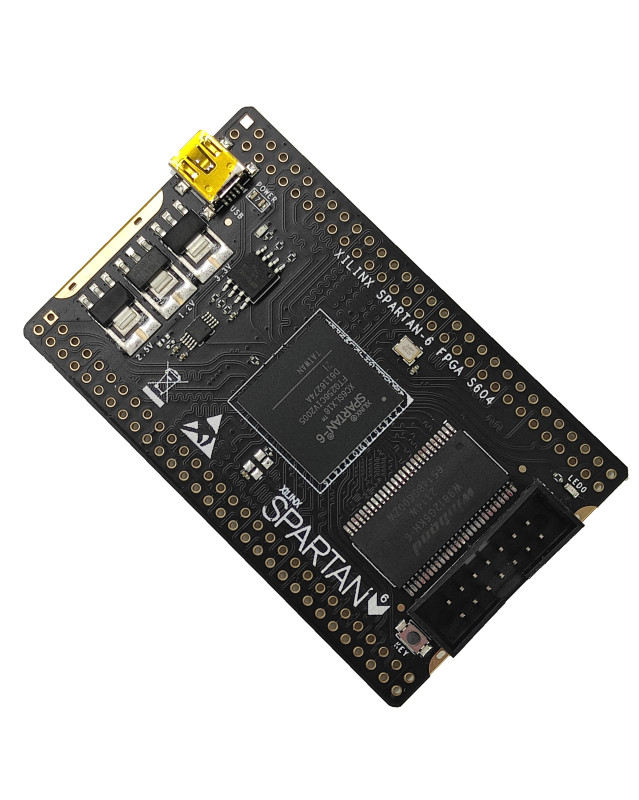

Базова плата S604-16 — це компактна плата від розробника Chengdu Black Hawk Electronic Technology Co., Ltd., побудована на основі 45-нм ПЛІС (FPGA) сімейства Xilinx Spartan-6. Плата використовує чіп XC6SLX16-2FTG256.
Технічні характеристики:
FPGA Чіп: Xilinx XC6SLX16 (корпус FTG256). Чіп містить 14 579 логічних елементів (Logic Cells), 18 224 тригерів (CLB Flip-Flops), 576 Кбіт блокової пам'яті (Block RAM) та 32 апаратні блоки DSP48A1.
Оперативна пам'ять (SDRAM): Вбудований 16-бітний чіп об'ємом 128 Мбіт (модель W9812G6KH-6) із робочою частотою до 166 МГц.
Постійна пам'ять (SPI Flash): 16 Мбіт енергонезалежної пам'яті (W25Q16FVSIG) для збереження конфігураційного файлу (бітстріму) FPGA.
Тактування: На платі розпаяно активний кварцовий генератор на 50 МГц. Також передбачено додаткове посадкове місце (розмір 3225) для встановлення користувацького генератора потрібної частоти.
Розширення та I/O: * Сигнали виведено на два 60-контактні роз'єми (крок штирків 2.54 мм).
Доступно 102 зовнішні контакти, серед яких 97 незалежних I/O, що підтримують 48 пар диференційних сигналів LVDS.
Всі високошвидкісні лінії розведені з контролем імпедансу: 50 Ом для однополярних сигналів та 100 Ом для диференційних пар.
Рівні напруги ліній I/O можуть бути налаштовані на 2.5V або 3.3V (за замовчуванням 3.3V).
Інтерфейси зв'язку та програмування:Mini USB порт із вбудованим перетворювачем USB-UART на чіпі CH340E для комунікації з ПК.
Стандартний 14-контактний роз'єм JTAG (крок 2.54 мм) для завантаження конфігурації та відлагодження за допомогою програматорів Xilinx USB Cable.
Індикація та управління:Користувацька тактова кнопка (мініатюрна, SMD) для власних задач.
Два LED-індикатори: зелений світлодіод живлення та один користувацький світлодіод, підключений до I/O FPGA.
Електричні та фізичні параметри:Живлення: 5V / 2A (основне живлення подається через штирьові контакти розширення; живлення від Mini USB призначене лише для базового тестування).
Габарити: 78 мм x 48 мм, товщина текстоліту 1.6 мм.
Відстань між рядами штирьових конекторів кратна 2.54 мм, що дозволяє встановлювати модуль на стандартні макетні плати.
4-шарова друкована плата з імерсійним золоченням (безсвинцеві технології).
Робоча температура: індустріальні -40°C...+85°C.
Клас швидкості чіпа -2.
З даним чіпом працює Xilinx ISE14.7, Vivado не підтримує чіп.
