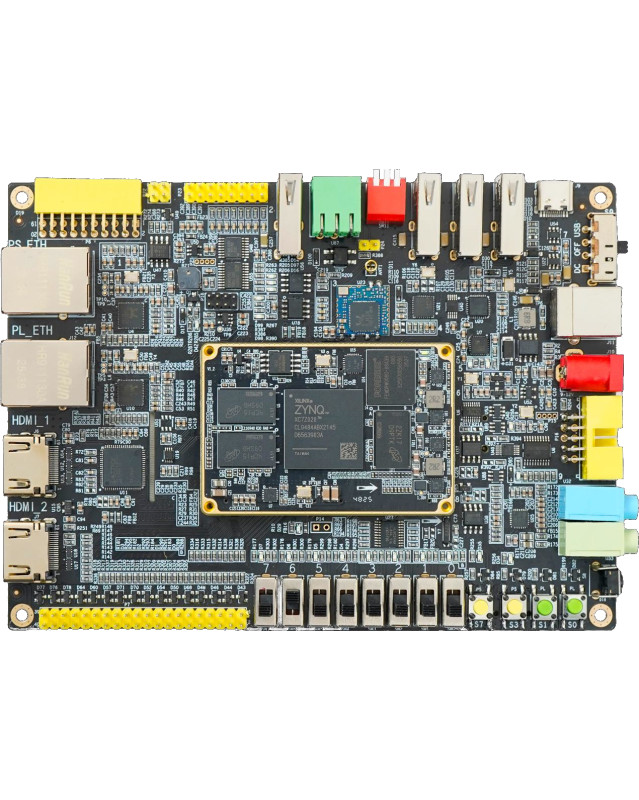

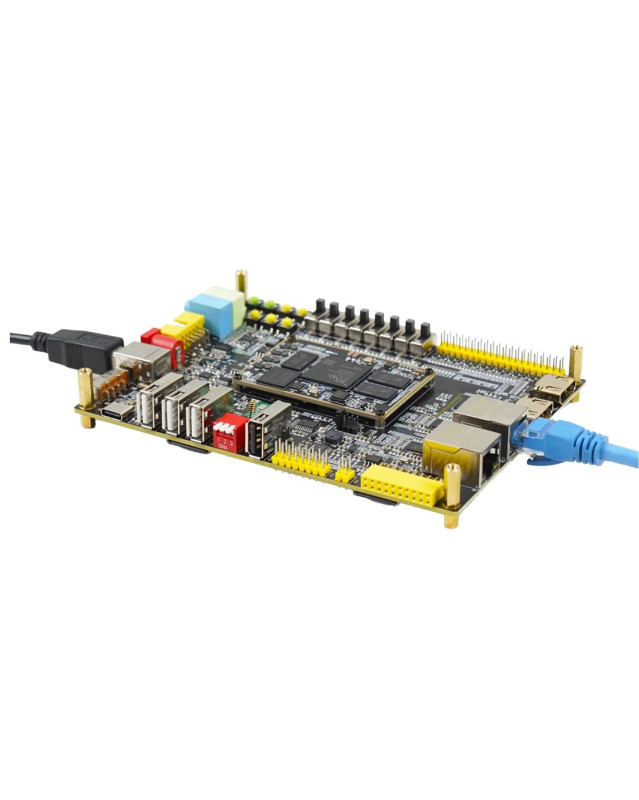

Плата AC880-Pro — це повнофункціональна навчальна платформа на базі архітектури FPGA+ARM (система на кристалі ZYNQ 7020). Вона має роздільну конструкцію, що складається з базової плати та знімної плати ядра (Core board).
Основний чип (SoC) та логічні ресурси
Модель чипа: Xilinx XC7Z020CLG484-2.
Процесор (PS): Двоядерний ARM Cortex-A9.
Частота процесора: До 766.66 МГц.
Логічні ресурси (PL): 85K логічних елементів.
Таблиці пошуку (LUTs): 53200.
Тригери (Flip-flops): 106400.
Блоки DSP: 220.
Блокова пам'ять (Block RAM): 4.9 Мбіт (140 блоків).
Підсистема пам'яті
Плата використовує архітектуру з подвійною пам'яттю DDR, виділяючи окремі високошвидкісні модулі для процесорної та логічної частин.
Оперативна пам'ять PS: 1 ГБ DDR3 (шина 32-bit, швидкість 533 МГц).
Оперативна пам'ять PL: 256 МБ DDR3 (шина 16-bit, швидкість 400 МГц).
Постійна пам'ять eMMC: 8 ГБ.
Флеш-пам'ять QSPI: 128 Мбіт.
EEPROM пам'ять: 64 Кбіт (модель 24LC64).
Зовнішні накопичувачі: Наявний слот для SD-карт.
Мережеві та бездротові інтерфейси
Дротова мережа: Два гігабітні мережеві порти (один підключений до PS, інший — до PL) на базі чипів RTL8211E. Інтерфейс RGMII 10/100/1000M.
Бездротова мережа: Вбудований дводіапазонний Wi-Fi модуль (2.4G/5.8G) із пропускною здатністю 433 Мбіт/с (RTL8811CU).
Мультимедіа: відео та звук
Відеовиходи: Два інтерфейси HDMI (TX1 та TX2) з підтримкою роздільної здатності 1080P.
Дисплейні інтерфейси: Один інтерфейс MIPI DSI та один інтерфейс для підключення RGB TFT екранів.
Камери: Наявні інтерфейси для підключення камер високої роздільної здатності стандартів MIPI та DVP.
Аудіо: 24-бітний аудіокодек з окремими роз'ємами для введення та виведення звуку (ES8388).
Інтерфейси вводу-виводу (I/O) та периферія
Комунікації: 1 порт CAN, 1 порт RS485, 1 UART для PS та 1 UART для PL.
USB-порти: 3 порти USB Host, 1 порт USB Slave та 1 інтерфейс USB-to-PS2.
Аналогові перетворювачі: Вбудований АЦП (ADC128S102) та ЦАП (TLV5618).
Елементи керування та індикації: 8 DIP-перемикачів, 8 світлодіодів для PL, 2 світлодіоди для PS, 2 кнопки для PL, 2 кнопки для PS, а також зумер. Додатково передбачена кнопка загального скидання.
Годинник реального часу: Наявний модуль RTC PCF8563.

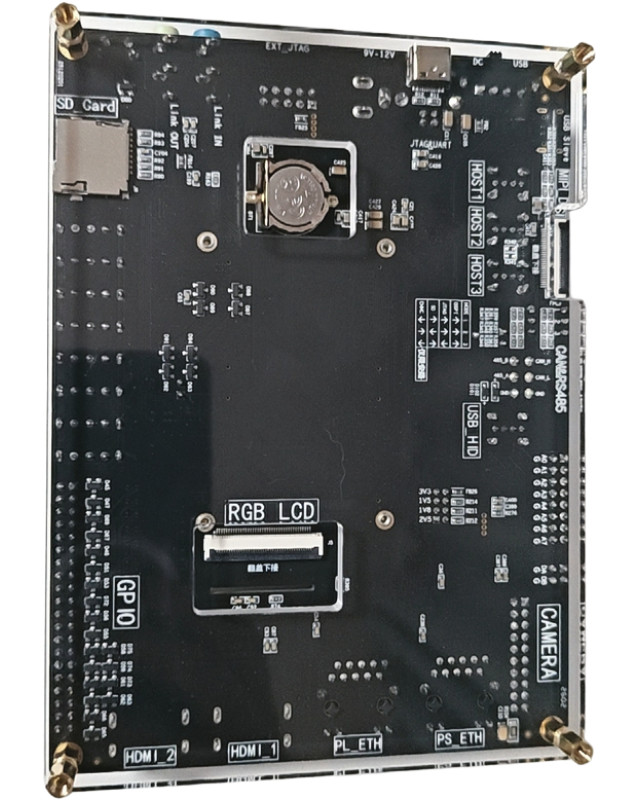

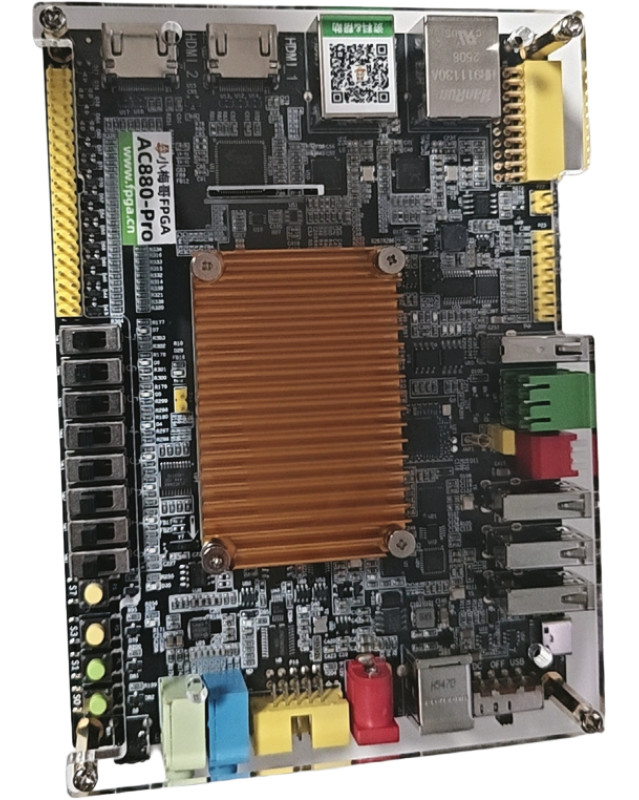

Комплектація: Плата, акриловий корпус, радіатор. Зібрана.
