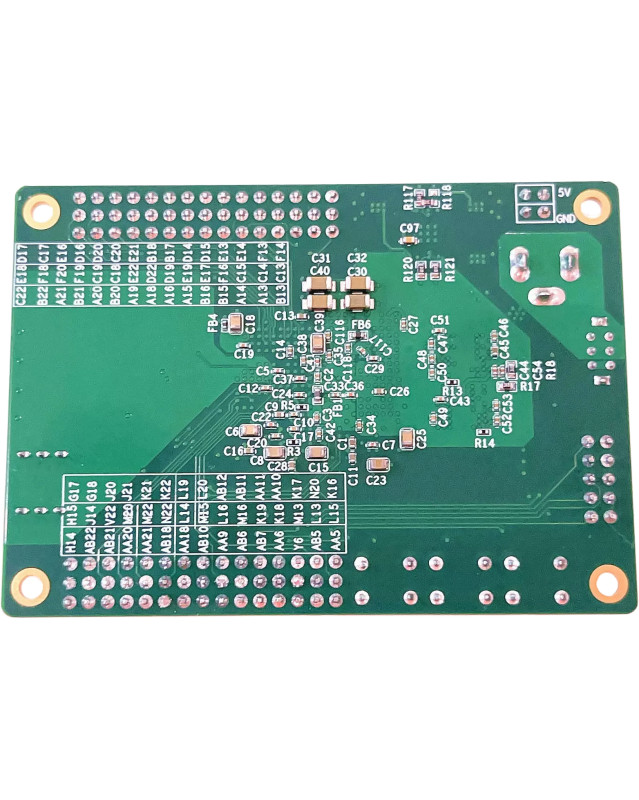

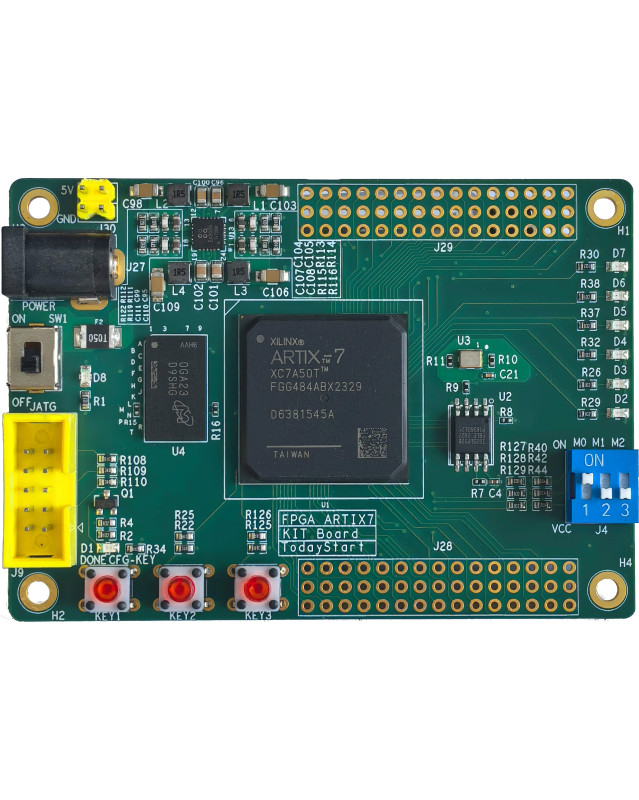

Плата, побудована на базі FPGA сімейства Xilinx Artix-7 XC7A50T-FGG484.
XC7A50T: Має 52 160 логічних елементів (Logic Cells), 120 блоків DSP, 2700 Кбіт блокової пам'яті (Block RAM).
Склад плати та периферія
FPGA: XC7A50T.
Оперативна пам'ять: DDR3 MT41K256M16TW-107. 512 МБ (256Mbx16).
Пам'ять конфігурації: IS25LP128F (об'єм 128 Мбіт або 16 МБ) для зберігання bit-файлу прошивки.
Світлодіоди: 6 користувацьких світлодіодів.
Кнопки:
2 звичайні тактові кнопки для користувацьких функцій.
1 кнопка реконфігурації (Reset/Prog) для перезавантаження прошивки з Flash-пам'яті.
Інтерфейс програмування: Стандартний роз'єм JTAG (2x5 пінів).
Розширення I/O: 90 доступних пінів (GPIO) для підключення зовнішньої периферії.
Перемикач режимів: 3-позиційний DIP-перемикач для вибору режиму завантаження ПЛІС (наприклад, з JTAG або з Flash-пам'яті).
| Параметри FPGA |
| Cімейство |
Artix 7 |
| USB Serial |
Так |
| Блоків DSP / помножувачів |
120 |
| Виробник чіпу |
Xilinx |
| Кільсть LEs |
52160 |
| Кнопки/світлодіоди користувача |
2 кнопки, 6 світлодіодів |
| Потрібен програматор |
Так |
| Тип |
FPGA |
| Чіп |
XC7A50T-FGG484 |
| Розміри і фізичні параметри |
| Комплектація |
Плата, кабель живлення USB |
