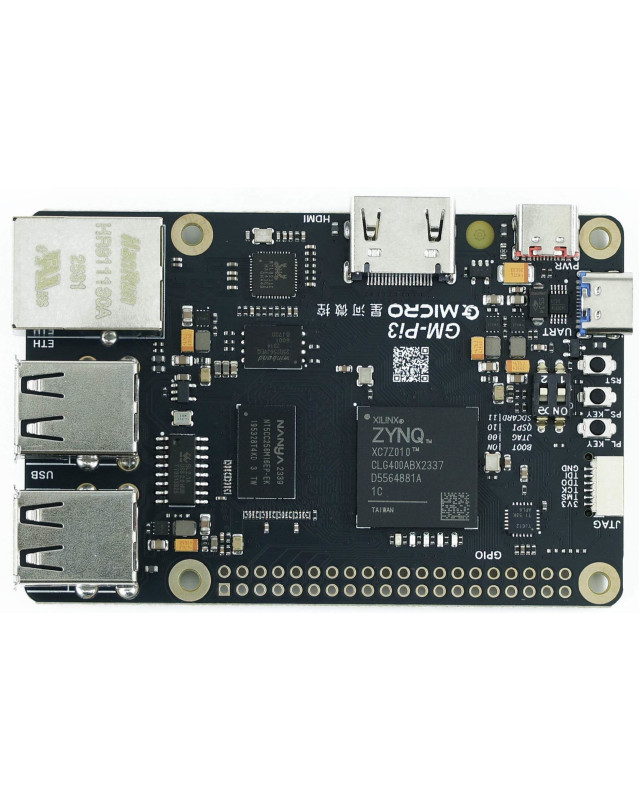

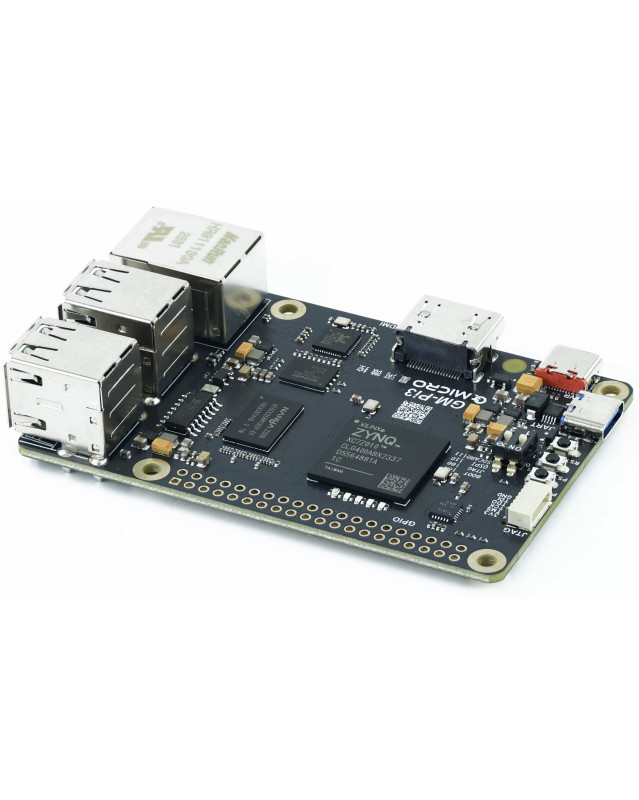

Відлагоджувальна плата QMICRO Blueberry (GM-Pi3) на базі Xilinx ZYNQ-7010. Плата повторює формфактор Raspberry Pi.
Технічні характеристики (Версія ZYNQ-7010)
FPGA Чіп: Xilinx XC7Z010 CLG400-1
Процесор (PS): Двоядерний ARM Cortex-A9, 666 МГц
Швидкісний клас логіки: -1 (Максимальна частота 450 МГц)
Логічні елементи (Logic Cells): 28K
Регістри (Registers): 35K
Апаратні помножувачі (DSP): 80
Таблиці пошуку (LUTs): 17,600
Block RAM: 2.1 Mbit
Оперативна пам'ять: 512 MB DDR3
Постійна пам'ять: 32 MB QSPI Flash
EEPROM: Присутня (на зворотному боці плати)
Інтерфейси та підключення
Мережа: 1x Гігабітний Ethernet (PS Gigabit Ethernet).
USB: 4x USB 2.0 Type-A.
Відео: 1x HDMI (підтримка виведення зображення 1080P при 60Hz).
Сховище: Слот для MicroSD-карти (на зворотному боці) з підтримкою завантаження системи.
Розширення: Багатопіновий GPIO-конектор розширення.
Живлення: Порт USB Type-C (PWR).
Налагодження та керування:
Порт USB Type-C для PS_UART.
6-піновий роз'єм JTAG.
Користувацькі кнопки: PL_KEY, PS_KEY, кнопка скидання (RST).
Індикація: 4x користувацькі світлодіоди (PL_LED).
В комплекті:
плата;

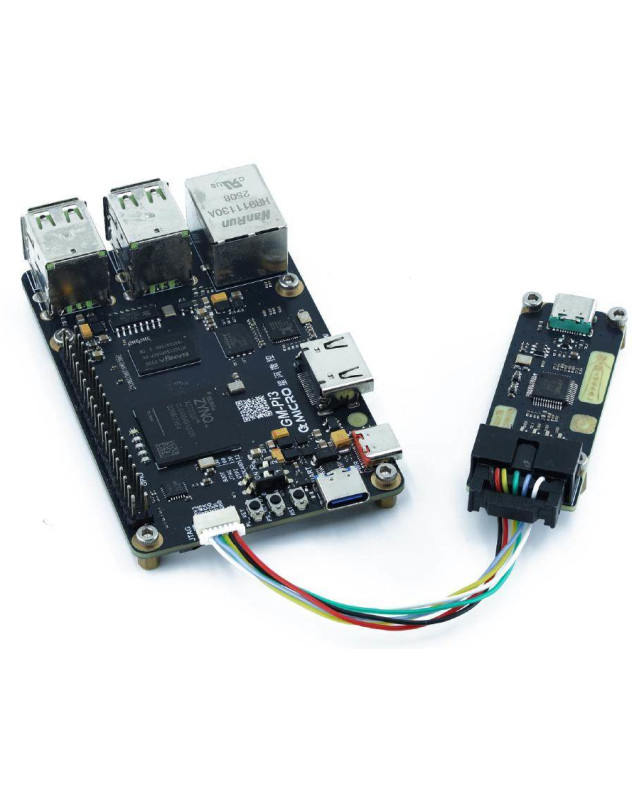

безкорпусний програматор на базі FT232HL (працює як Digilent SMT2);
кабель програмування
кабель USB-A - USB TypeC
Документація/ опис плати / приклади
