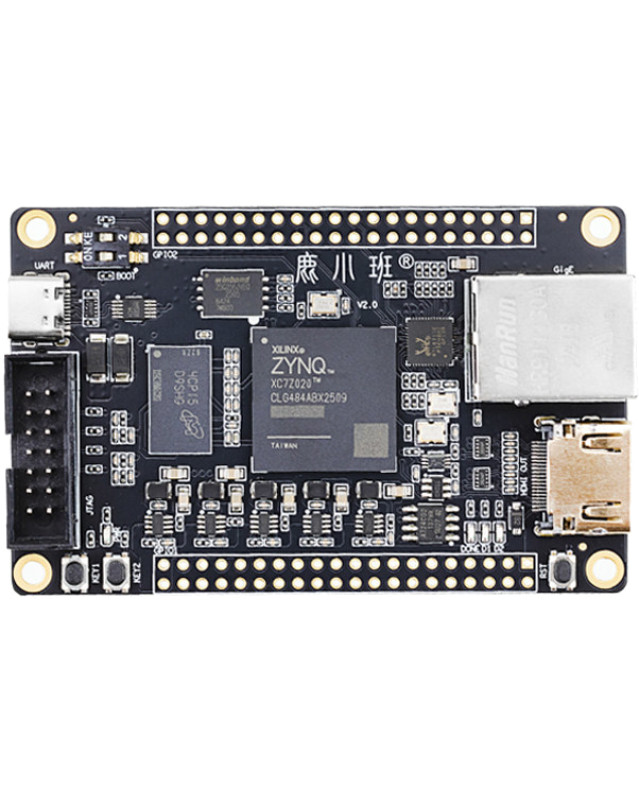

Плата на базі чипа ZYNQ XC7Z020.

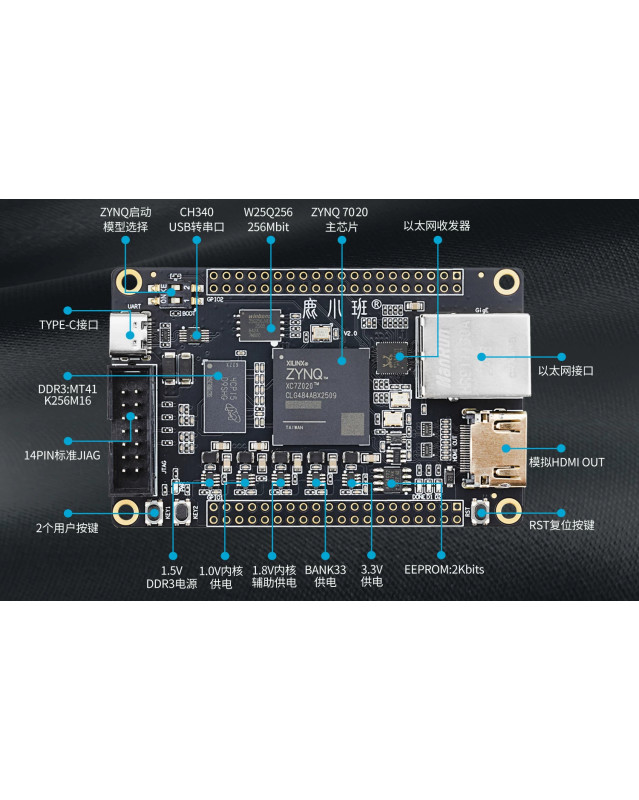

Основні технічні характеристики:
Головний чип: Xilinx ZYNQ XC7Z020-CLG484.
Процесорна система (PS)Двоядерний ARM Cortex-A9
Оперативна пам'ять: 512 MB DDR3 (4 Gbit) MT41K256M1
Flash-пам'ять: 256 Mbit (32 MB) QSPI Flash із підтримкою завантаження ОС (W25Q256)

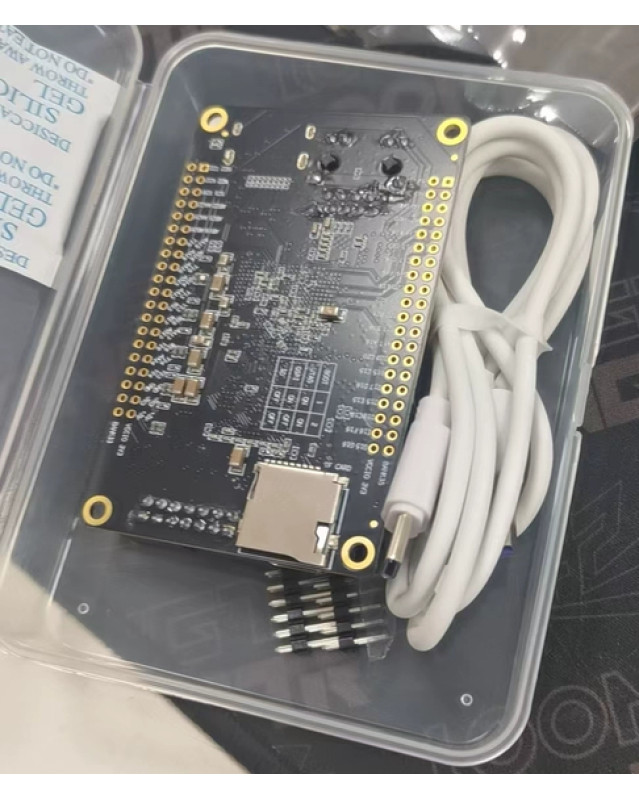

Слот розширення: MicroSD / TF-карта (підтримує завантаження системи)
Енергонезалежна пам'ять: EEPROM об'ємом 2 KB (підключена до підсистеми PL) AT24C02
Мережа: Gigabit Ethernet (10/100/1000 Mbps), підключений до PL-частини RTL8211
Відеовихід: Інтерфейс HDMI Output
Інтерфейс зв'язку: 1x UART через роз'єм USB Type-C (підключено до PL) СH340
Тактування: Активний кварцовий генератор 50 МГц для PL
Порти GPIO: 68 ліній GPIO (усі з PL-підсистеми), розведені як 34 диференційні пари з однакової довжиною трасування
Апаратний захист: Інтегровані компоненти ESD-захисту на лініях HDMI та USB
Органи управління та індикація: 2x користувацькі LED (PL), 2x користувацькі кнопки (PL), 1x системна кнопка скидання (POR Reset)
Оперативна пам'ять (DDR3): 512 MB (256M x 16bit).
DIP-перемикач: Подвійний перемикач для вибору режиму завантаження (QSPI або SD-карта).
Живлення:
Через порт Type-C (JTAG).
Через контакт VCC (5V) на гребінці виводів, що зручно при використанні плат розширення. Цей самий контакт може працювати як вихід 4.5-4.7V для живлення зовнішніх модулів, якщо плата живиться тільки від USB.
Зверніть увагу:
Плата не має вбудованого завантажувача (програматора). Для прошивки та відлагодження потрібен зовнішній XILINX Downloader (купується окремо).
