12-розрядний високошвидкісний модуль АЦП на базі AD9226 з максимальною швидкістю 65 MSPS.

910 грн.

12-розрядний високошвидкісний модуль АЦП на базі AD9226 (до 65 MSPS)Цей модуль аналогово-цифрового перетворювача (АЦП) побудований на основі мікросхеми AD9226 та призначений для високошвидкісного оцифрування аналогових сигналів з роздільністю 12 біт та максимальною частотою дискретизації до 65 MSPS.Основні характеристики:- Роздільність: 12 біт- Максимальна швидкість дискретизації: 65 MSPS- Смуга пропускання аналогового тракту: -3 дБ на частоті 350 МГц- Живлення: +5 В- Рівень цифрових сигналів: 3,3 В- Вхідний діапазон напруги: ±5 В (тобто 10 В піково-пікове)- інтерфейс сигналу: SMA- Цифровий вихід: 2,54 мм, тип мамаМодуль підтримує вхідний аналоговий сигнал у діапазоні від -5 В до +5 В. Завдяки вбудованій схемі ослаблення та зміщення, цей сигнал автоматично перетворюється у відповідний діапазон, прийнятний для AD9226 (1–3 В):Вхід -5 В → 3 В на вході АЦПВхід 0 В → 2 В на вході АЦПВхід +5 В → 1 В на вході АЦПДокументація на AD9226..

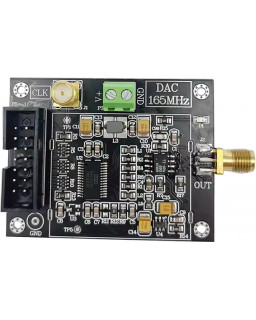

12-розрядний високошвидкісний модуль ЦАП на базі DAC902 з максимальною швидкістю 165 MSPS.

1080 грн.

12-розрядний високошвидкісний модуль ЦАП на базі DAC902 з максимальною швидкістю 165 MSPS.Інтерфейс модуля:Інтерфейс виведення аналогового сигналу - SMA; інтерфейс даних - паралельний 12біт типу мама і папа із кроком 2,54.Характеристики модуля: Живлення: DC 5V Споживаний струм: до 50mA Протокол зв’язку: 12-біт паралельний інтерфейс Роздільна здатність DAC: 12 біт Кількість каналів: 1 вихідний канал Вихідна напруга: ±1.24V Опорна напруга: 1.24V (передбачений зовнішній вхід) Час стабілізації напруги: 30нс Частота дискретизації DAC: 165MSPS Аналогова смуга пропускання: 33МГц Вихідний сигнал: Напруга (OPA690 з можливістю навантаження до 50мA) Інтерфейс виходу: SMA Габарити: 54×42×12 мм (Д×Ш×В) Вага: 19 г Інтерфейси підключення: SMA вихід, 3.81мм-2PIN живлення, XH2.54 дворядний піновий інтерфейс данихДокументація на чіп DAC902..

14-розрядний високошвидкісний модуль ЦАП на базі DAC904 з максимальною швидкістю 165 MSPS.

1450 грн.

14-розрядний високошвидкісний модуль ЦАП на базі DAC904 з максимальною швидкістю 165 MSPS.Інтерфейс модуля:Інтерфейс виведення аналогового сигналу - SMA; інтерфейс даних - паралельний 14біт типу мама і папа із кроком 2,54.Живлення модуля: +5 В.Рівень цифрового інтерфейсу: 3,3 В.Смуга пропускання аналогового сигналу: -3 дБ 40 МГц.Вихідна амплітуда аналогового сигналу: +-0.4 ... +-5 В .Максимальна швидкість видачі сінусоідального сігналу: 55 MHz.Документація на чіп DAC904..

ADC 2х канальний I2S 24біт 96КГц PCM1808

128 грн.

24-розрядний дельта-сигма стерео аналого-цифровий перетворювачTHD+N: -93 дБ (типовий)SNR: 99 дБ (типовий)Динамічний діапазон: 99 дБ (типовий)Фільтр децимації передискретизації: - частота передискретизації: ×64- пульсація в смузі пропускання: ±0,05 дБ- затухання в смузі зупинки: -65 дБВбудований фільтр високих частот: 0,91 Гц (48 кГц)Формат даних: 24-розрядний I2S, 24-розрядний, вирівняний по лівому краюЧастота дискретизації: 8 кГц-96 кГцСистемний годинник: 256 fS, 384 fS, 512 fSРоздільна здатність: 24 бітаПотребує два джерела живлення:Аналогове - 5ВЦифрове 3.3ВДокументація на PCM1808..

DAC з підсилювачем D класу 3W I2S на базі MAX98357

55 грн.

Одноканальний 16/24/32 біт DAC з підсилювачем D класу потужністю до 3W. Побудовано на чипі MAX98357A в BGA корпусі. Максимальна вихідна потужність 3.2Вт при навантаженні 4Ω та з напругою живлення 5В.Частота оцифрування від 8КГц до 96КГц.Напруга живлення 2.5В - 5.5ВДокументація на MAX98357A..
