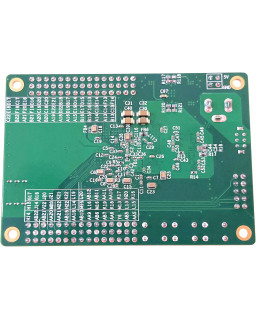

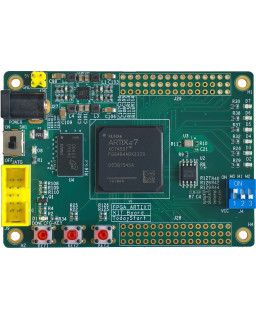

Плата FPGA Xilinx Artix 7 XC7A50T DDR3 512Mb Плата FPGA Xilinx Artix 7 XC7A50T DDR3 512Mb

Плата FPGA Xilinx Artix 7 XC7A50T DDR3 512Mb

4330 грн.

Плата, побудована на базі FPGA сімейства Xilinx Artix-7 XC7A50T-FGG484.XC7A50T: Має 52 160 логічних елементів (Logic Cells), 120 блоків DSP, 2700 Кбіт блокової пам'яті (Block RAM).Склад плати та периферіяFPGA: XC7A50T.Оперативна пам'ять: DDR3 MT41K256M16TW-107. 512 МБ (256Mbx16).Пам'ять конфігурації: IS25LP128F (об'єм 128 Мбіт або 16 МБ) для зберігання bit-файлу прошивки.Світлодіоди: 6 користувацьких світлодіодів.Кнопки:2 звичайні тактові кнопки для користувацьких функцій.1 кнопка реконфігурації (Reset/Prog) для перезавантаження прошивки з Flash-пам'яті.Інтерфейс програмування: Стандартний роз'єм JTAG (2x5 пінів).Розширення I/O: 90 доступних пінів (GPIO) для підключення зовнішньої периферії.Перемикач режимів: 3-позиційний DIP-перемикач для вибору режиму завантаження ПЛІС (наприклад, з JTAG або з Flash-пам'яті).Документація і приклади..

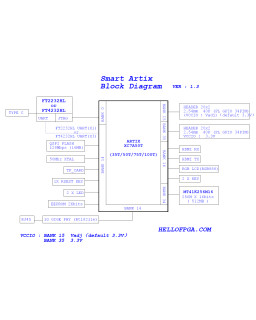

Плата FPGA Xilinx Artix 7 XC7A50T SmartArtix rev 1.3 DDR3 512Mb Плата FPGA Xilinx Artix 7 XC7A50T SmartArtix rev 1.3 DDR3 512Mb

Плата FPGA Xilinx Artix 7 XC7A50T SmartArtix rev 1.3 DDR3 512Mb

5800 грн.

Плата, побудована на базі FPGA сімейства Xilinx Artix-7 XC7A50T-2FGG484.XC7A50T: Має 52 160 логічних елементів (Logic Cells), 120 блоків DSP, 2700 Кбіт блокової пам'яті (Block RAM).Ресурси материнської плати Smart ArtixГоловний чип: ARTIX XC7A50T-2FGG484IКількість шарів плати: 8 шарів (технологія імерсійного золочення / ENIG)Оперативна пам'ять DDR: 256Mx16bit (512 МБ)FLASH: 128 Мбіт (16 МБ) (може використовуватися для прошивки програм та завантаження)EEPROM: 24C02 2 КбітСлот TF: слот для microSD (слот для TF-карти)Тактовий генератор: 50 МГц активний кварцовий генераторМережа: один канал гігабітного Ethernet RTL8211EHDMI: два інтерфейси HDMI (через IO лінії), один для передачі, інший для прийомуJTAG: на платі інтегровано завантажувач Xilinx JTAGПослідовний порт: 1 канал USB-UART (спільно з JTAG використовує роз'єм TYPE-C)Кнопки: 3 кнопки (одна з них підключена паралельно з RC-ланцюгом і може використовуватися для системного скидання / RESET)LED: 2 програмованих світлодіоди + 1 світлодіо..

Плата FPGA Xilinx Spartan6 XC6SLX16 S604-16 Плата FPGA Xilinx Spartan6 XC6SLX16 S604-16

Плата FPGA Xilinx Spartan6 XC6SLX16 S604-16

1480 грн.

Базова плата S604-16 — це компактна плата від розробника Chengdu Black Hawk Electronic Technology Co., Ltd., побудована на основі 45-нм ПЛІС (FPGA) сімейства Xilinx Spartan-6. Плата використовує чіп XC6SLX16-2FTG256. Технічні характеристики:FPGA Чіп: Xilinx XC6SLX16 (корпус FTG256). Чіп містить 14 579 логічних елементів (Logic Cells), 18 224 тригерів (CLB Flip-Flops), 576 Кбіт блокової пам'яті (Block RAM) та 32 апаратні блоки DSP48A1. Оперативна пам'ять (SDRAM): Вбудований 16-бітний чіп об'ємом 128 Мбіт (модель W9812G6KH-6) із робочою частотою до 166 МГц. Постійна пам'ять (SPI Flash): 16 Мбіт енергонезалежної пам'яті (W25Q16FVSIG) для збереження конфігураційного файлу (бітстріму) FPGA.Тактування: На платі розпаяно активний кварцовий генератор на 50 МГц. Також передбачено додаткове посадкове місце (розмір 3225) для встановлення користувацького генератора потрібної частоти. Розширення та I/O: * Сигнали виведено на два 60-контактні роз'єми (крок штирків 2.54 мм). Доступно 102 зовнішні..

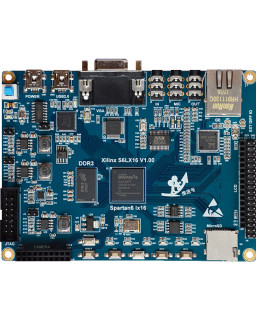

Плата FPGA Xilinx Spartan6 XC6SLX16 з 128Mb DDR3, SD Card, VGA, Ethernet, USB2.0 AD_S6_LX16 Плата FPGA Xilinx Spartan6 XC6SLX16 з 128Mb DDR3, SD Card, VGA, Ethernet, USB2.0 AD_S6_LX16
Sale
11% off

Плата FPGA Xilinx Spartan6 XC6SLX16 з 128Mb DDR3, SD Card, VGA, Ethernet, USB2.0 AD_S6_LX16

3240 грн. 3640 грн.

Плата розробника на базі чіпа FPGA AMD/Xilinx XC6SLX16-2CSG324C.Напруга живлення: 5V, USB.Кварцевий генератор: 50MHzМістить в собі:DDR3 SDRAM - 128Mb (64Mx16) MT41J64M16LAFLASH: SPI 16MB W25Q128, Config 16MB MP25Q128VGA: 24Bit ADV7123Ethernet: Gigabit Ethernet RTL8211USB 2.0 HighSpeed CY7C68013A (до 55Мбайт/сек)USB-UART CH340Звуковий кодек на чипі WM8731Micro SD CardПорт дісплею 1602: (10 пін від FPGA)Порт камери: (16 пін від FPGA)Порт розширення: (32 пін від FPGA)Рівень напруги IO: 3.3V4 світлодиоди.4 кнопки користувача.Кнопка сброса Кнопка CONFIG під'єднана до піна FPGA_PROGRAM_B.З даним чіпом працює Xilinx ISE14.7, Vivado не підтримує чіп.Документація і прикладиДокументація і приклади (одним архівом)..

Плата FPGA Xilinx Spartan6 XC6SLX25 S604-25 Плата FPGA Xilinx Spartan6 XC6SLX25 S604-25

Плата FPGA Xilinx Spartan6 XC6SLX25 S604-25

2290 грн.

Базова плата S604-25 — це компактна плата від розробника Chengdu Black Hawk Electronic Technology Co., Ltd., побудована на основі 45-нм ПЛІС (FPGA) сімейства Xilinx Spartan-6. Плата використовує чіп XC6SLX25-2FTG256. Технічні характеристики:FPGA Чіп: Xilinx XC6SLX25 (корпус FTG256). Чіп містить 24 051 логічних елементів (Logic Cells), 30 064 тригерів (CLB Flip-Flops), 936 Кбіт блокової пам'яті (Block RAM) та 38 апаратні блоки DSP48A1. Оперативна пам'ять (SDRAM): Вбудований 16-бітний чіп об'ємом 128 Мбіт (модель W9812G6KH-6) із робочою частотою до 166 МГц. Постійна пам'ять (SPI Flash): 16 Мбіт енергонезалежної пам'яті (W25Q16FVSIG) для збереження конфігураційного файлу (бітстріму) FPGA.Тактування: На платі розпаяно активний кварцовий генератор на 50 МГц. Також передбачено додаткове посадкове місце (розмір 3225) для встановлення користувацького генератора потрібної частоти. Розширення та I/O: * Сигнали виведено на два 60-контактні роз'єми (крок штирків 2.54 мм). Доступно 102 зовнішні..

Плата FPGA Xilinx Zynq XC7Z010 QMICRO Blueberry (GM-Pi3) 512Mb DDR3 Плата FPGA Xilinx Zynq XC7Z010 QMICRO Blueberry (GM-Pi3) 512Mb DDR3

Плата FPGA Xilinx Zynq XC7Z010 QMICRO Blueberry (GM-Pi3) 512Mb DDR3

4760 грн.

Відлагоджувальна плата QMICRO Blueberry (GM-Pi3) на базі Xilinx ZYNQ-7010. Плата повторює формфактор Raspberry Pi.Технічні характеристики (Версія ZYNQ-7010)FPGA Чіп: Xilinx XC7Z010 CLG400-1 Процесор (PS): Двоядерний ARM Cortex-A9, 666 МГцШвидкісний клас логіки: -1 (Максимальна частота 450 МГц)Логічні елементи (Logic Cells): 28KРегістри (Registers): 35KАпаратні помножувачі (DSP): 80Таблиці пошуку (LUTs): 17,600Block RAM: 2.1 MbitОперативна пам'ять: 512 MB DDR3Постійна пам'ять: 32 MB QSPI Flash EEPROM: Присутня (на зворотному боці плати)Інтерфейси та підключенняМережа: 1x Гігабітний Ethernet (PS Gigabit Ethernet).USB: 4x USB 2.0 Type-A.Відео: 1x HDMI (підтримка виведення зображення 1080P при 60Hz).Сховище: Слот для MicroSD-карти (на зворотному боці) з підтримкою завантаження системи.Розширення: Багатопіновий GPIO-конектор розширення.Живлення: Порт USB Type-C (PWR).Налагодження та керування:Порт USB Type-C для PS_UART.6-піновий роз'єм JTAG.Користувацькі кнопки: PL_KEY, PS_KEY, кнопка скид..

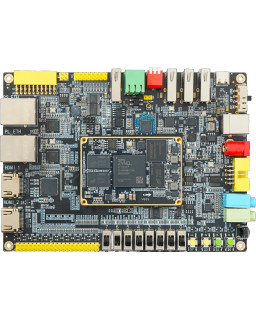

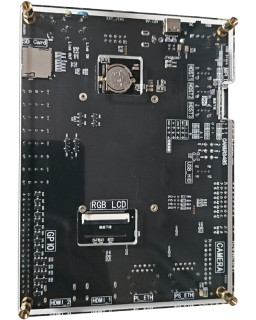

Плата FPGA Xilinx Zynq XC7Z020 AC880-Pro Плата FPGA Xilinx Zynq XC7Z020 AC880-Pro

Плата FPGA Xilinx Zynq XC7Z020 AC880-Pro

13990 грн.

Плата AC880-Pro — це повнофункціональна навчальна платформа на базі архітектури FPGA+ARM (система на кристалі ZYNQ 7020). Вона має роздільну конструкцію, що складається з базової плати та знімної плати ядра (Core board). Основний чип (SoC) та логічні ресурсиМодель чипа: Xilinx XC7Z020CLG484-2.Процесор (PS): Двоядерний ARM Cortex-A9.Частота процесора: До 766.66 МГц.Логічні ресурси (PL): 85K логічних елементів.Таблиці пошуку (LUTs): 53200.Тригери (Flip-flops): 106400.Блоки DSP: 220.Блокова пам'ять (Block RAM): 4.9 Мбіт (140 блоків).Підсистема пам'ятіПлата використовує архітектуру з подвійною пам'яттю DDR, виділяючи окремі високошвидкісні модулі для процесорної та логічної частин.Оперативна пам'ять PS: 1 ГБ DDR3 (шина 32-bit, швидкість 533 МГц).Оперативна пам'ять PL: 256 МБ DDR3 (шина 16-bit, швидкість 400 МГц).Постійна пам'ять eMMC: 8 ГБ.Флеш-пам'ять QSPI: 128 Мбіт.EEPROM пам'ять: 64 Кбіт (модель 24LC64).Зовнішні накопичувачі: Наявний слот для SD-карт.Мережеві та бездротові інтерфейсиДро..

Плата FPGA Xilinx Zynq XC7Z020 SmartZynq SL 1.3B DDR3 512MB Плата FPGA Xilinx Zynq XC7Z020 SmartZynq SL 1.3B DDR3 512MB

Плата FPGA Xilinx Zynq XC7Z020 SmartZynq SL 1.3B DDR3 512MB

5920 грн.

Плата Smart ZYNQ (SL версія) – це плата на базі чипа ZYNQ XC7Z020. Основні технічні характеристики:Головний чип: Xilinx ZYNQ XC7Z020-CLG484.Дизайн плати: 8 шарів (імерсійне золото).Оперативна пам'ять (DDR3): 512 MB (256M x 16bit).Флеш-пам'ять (FLASH): 16 MB (128Mbits) – підключена до PS-частини для завантаження системи.EEPROM: 24C02 (2kbits).Розширювана пам'ять: Слот для microSD (TF-карти) із підтримкою системного завантаження.Тактові генератори:PS (процесорна частина): 33.33 МГц активний кварц.PL (логічна частина): 50 МГц активний кварц.Інтерфейси та периферія:Мережа: 1x Гігабітний Ethernet (RTL8211E), підключений до PL (може використовуватись і через PS).Відеовихід: 1x HDMI інтерфейс (апаратна емуляція через IO).Екран : Додано 40-контактний інтерфейс FPC для підключення RGB LCD дисплеїв.Серійний порт: 1x USB-UART (підключений до PL, доступний і для PS).GPIO (Користувацькі піни): Виведено 68 контактів FPGA_IO. Всі виведені контакти спроєктовані як диференціальні пари з вирівнюванням д..

Плата HPC FPGA Altera Cyclone IV EP4CGX75CF23С8N PCIe 4x Плата HPC FPGA Altera Cyclone IV EP4CGX75CF23С8N PCIe 4x
Sale
12% off

Плата HPC FPGA Altera Cyclone IV EP4CGX75CF23С8N PCIe 4x

4990 грн. 5660 грн.

Плата на базі чипа Altera Cyclone IV EP4CGX75CF23С8N. Чіп тактується від двох генераторів 25МГц і 27МГц.Підтримка пам'яті SO-DIMM DDR2 1Gb, 2Gb, 4Gb (533MHz, 667MHz, 800MHz).Працює також без підключення до PCIe, потрібен блок живлення 12В.Потрібен програматор.Документація і приклади..

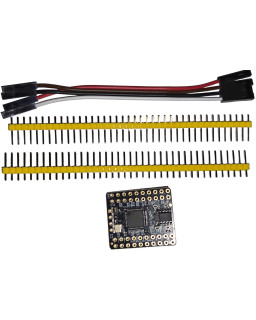

Плата Risc V MCU + FPGA 2k AG32VF303 Nano Плата Risc V MCU + FPGA 2k AG32VF303 Nano

Плата Risc V MCU + FPGA 2k AG32VF303 Nano

460 грн.

Плата розроблена на базі мікроконтролера AG32VF303CC від китайського виробника AGM Micro. Цей чип є гетерогенним контролером, що містить у собі ядро RISC-V та FPGA (CPLD).Ядро RISC-V має номінальну тактову частоту 248 МГц (630 балів у CoreMark), а в режимі розгону здатне стабільно працювати на частоті 384 МГц (976 балів у CoreMark). Контролер pin-to-pin сумісний зі STM32, але призначення будь-якого виводу можна гнучко змінити за допомогою конфігураційних файлів.У чип інтегрована CPLD AGRV2K, яка містить 2K (2112) 4 входових логічних комірок. FPGA-логіка дозволяє гнучко емулювати додаткові інтерфейси, необхідні для конкретного проєкту.Характеристики чипаМікроконтролер (MCU)Ядро: RISC-V з підтримкою операцій з рухомою комою (FPU).Частота: Максимальна паспортна — 248 МГц.Пам'ять:Flash: 256 КБ із нульовою затримкою (0 тактів очікування). Пам'ять розподіляється: 156 КБ для MCU та 100 КБ для FPGA, або всі 256 КБ для MCU, якщо FPGA не використовується.SRAM: 128 КБ (може ділитися пам'яттю з FP..
