910 грн.
12-розрядний високошвидкісний модуль АЦП на базі AD9226 (до 65 MSPS)Цей модуль аналогово-цифрового перетворювача (АЦП) побудований на основі мікросхеми AD9226 та призначений для високошвидкісного оцифрування аналогових сигналів з роздільністю 12 біт та максимальною частотою дискретизації до 65 MSPS.Основні характеристики:- Роздільність: 12 біт- Максимальна швидкість дискретизації: 65 MSPS- Смуга пропускання аналогового тракту: -3 дБ на частоті 350 МГц- Живлення: +5 В- Рівень цифрових сигналів: 3,3 В- Вхідний діапазон напруги: ±5 В (тобто 10 В піково-пікове)- інтерфейс сигналу: SMA- Цифровий вихід: 2,54 мм, тип мамаМодуль підтримує вхідний аналоговий сигнал у діапазоні від -5 В до +5 В. Завдяки вбудованій схемі ослаблення та зміщення, цей сигнал автоматично перетворюється у відповідний діапазон, прийнятний для AD9226 (1–3 В):Вхід -5 В → 3 В на вході АЦПВхід 0 В → 2 В на вході АЦПВхід +5 В → 1 В на вході АЦПДокументація на AD9226..
1450 грн.

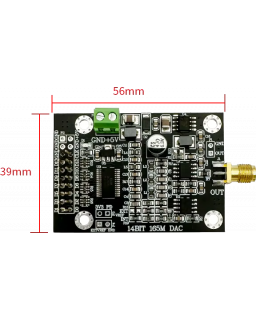

14-розрядний високошвидкісний модуль ЦАП на базі DAC904 з максимальною швидкістю 165 MSPS.Інтерфейс модуля:Інтерфейс виведення аналогового сигналу - SMA; інтерфейс даних - паралельний 14біт типу мама і папа із кроком 2,54.Живлення модуля: +5 В.Рівень цифрового інтерфейсу: 3,3 В.Смуга пропускання аналогового сигналу: -3 дБ 40 МГц.Вихідна амплітуда аналогового сигналу: +-0.4 ... +-5 В .Максимальна швидкість видачі сінусоідального сігналу: 55 MHz.Документація на чіп DAC904..
