Intel / Altera

Плата Altera MAX II EPM240 CPLD

400 грн.

Плата на базі CPLD чіпа Altera EPM240T100C5N.Містить в собі:- кварцевий резонатор 50МГц- порти IO 76 пін з кроком 2.54мм- розміри довжина/ширіна, мм: 70х50Потрібен блок живлення напругою 5В з роз'ємом DC-050, 5.5 мм х 2.1 мм.3D модель корпусу для друку (STL, SCAD)..

Плата Altera MAX II EPM240 CPLD з перетворювачем рівнів до 5В, Micro USB

550 грн.

Плата на базі CPLD Altera EPM240T100C5NХарактеристики:Кількість LEs - 240Двонаправлений перетворювач рівнів 5В на 32 пінаКварцовий генератор 50 МГцВходи/виходи (IO):32 піна Bank 1 підключені до перетворювача рівнів41 пін Bank 2Крок між пінами – 2,54 мм (всього 73 піна)Розміри плати: 56 × 50 ммПеретворювач рівнів:Використовуються чотири мікросхеми TXS0108EPWR, які забезпечують двонаправлене перетворення без необхідності керування напрямком сигналу.Максимальна частота роботи – 110 МГцПідтримується режим open-drain (див. документацію)Піни 43, 44, 48, 51 підключені до ліній OE перетворювачів, що дозволяє переводити групи по 8 ліній у стан Hi-Z (управління логічним "0")Живлення:Напруга живлення: 5 ВMicroUSB використовується виключно для підключення живленняСхеми/Інструкції/ПрикладиДокументація на EPM240T100C5NДокументація на чіп перетворювача рівнів TXS0108E..

Плата Altera MAX II EPM240 CPLD, MicroUSB

400 грн.

Плата на базі CPLD Altera EPM240T100C5NХарактеристики:Кількість LEs - 240Кварцовий генератор 50 МГцПорти IO:38 пін Bank 141 пін Bank 2Крок між пінами – 2,54 мм (всього 79 пін)Розміри: 56 × 43 ммЖивлення:Напруга живлення: 5–12 ВMicroUSB використовується виключно для живленняСхеми/Інструкції/ПрикладиДокументація на EPM240T100C5N..

Плата Altera MAX II EPM240 CPLD, USB Type-C

390 грн.

Плата на базі CPLD Altera EPM240F100C4NОписПлата оснащена вбудованим програматором на базі CH552T, який можна перепрограмувати під власні завдання.ХарактеристикиКількість LEs - 240Кварцевий генератор: 50 МГцПорти IO:22 піна Bank 122 піна Bank 2Крок між пінами – 2,54 мм (всього 44 піна), з яких 3 піна – GCLKВбудований програматор на базі CH552TРозміри: 62 × 22 ммЖивленняНапруга живлення: 5 ВЗв'язок між CPLD і CH552TДля обміну між MCU та CPLD підключено 5 ліній:P1.4 → E9P1.9 → F9P1.1 → F10P3.1 (UART TxD) → H10P3.0 (UART RxD) → J10Програмування CH552TДля прошивки CH552T необхідно:Замкнути перемичку PGMПідключити живленняСхеми/Інструкції/ПрикладиДокументація на EPM240F100C4N..

Плата Altera MAX II EPM570 CPLD з перетворювачем рівнів до 5В, Micro USB

730 грн.

Плата на базі CPLD Altera EPM570T100C5NХарактеристикиКількість LEs - 570Двонаправлений перетворювач рівнів 5В на 32 пінаКварцевий генератор: 50 МГцПорти IO:32 піна Bank 1 (підключені до перетворювача рівнів)39 пін Bank 2Крок між пінами – 2,54 мм (всього 71 пін)Розміри: 56 × 50 ммЖивлення та підключенняНапруга живлення: 5 ВMicroUSB використовується виключно для живленняПіни 39, 88 підключені до 3.3 ВПіни 37, 90 підключені до GNDПеретворювач рівнівВикористовуються 4 мікросхеми TXS0108EPWR, які забезпечують двонаправлене перетворення без необхідності керування напрямком сигналу.Максимальна частота: 110 МГцПідтримується режим open-drain (див. документацію)Піни 43, 44, 48, 51 підключені до ліній OE перетворювачів, що дозволяє переводити групи по 8 ліній у стан Hi-Z (управління логічним "0")Схеми/Інструкції/ПрикладиДокументація на EPM570T100C5NДокументація на чіп перетворювача рівнів TXS0108E..

Плата Altera MAX II EPM570 CPLD, Micro USB

550 грн.

Плата на базі CPLD Altera EPM570T100C5NХарактеристикиКількість LEs - 570Кварцевий генератор: 50 МГцПорти IO:36 пін Bank 139 пін Bank 2Крок між пінами – 2,54 мм (всього 76 пін)Розміри: 56 × 43 ммЖивлення та підключенняНапруга живлення: 5–12 ВMicroUSB використовується виключно для живленняПіни 39, 88 підключені до 3.3 ВПіни 37, 90 підключені до GNDСхеми/Інструкції/ПрикладиДокументація на EPM570T100C5N..

Плата FPGA Altera Cyclone IV EP4CE15F23C8 SDRAM 32MB

1870 грн.

Плата на базі чіпа FPGA Intel / Altera Cyclone IV EP4CE15F23C8Містить в собі:Конфігураційний чіп 25Q16SDRAM 32Мб (16M x 16 біт) H57V2562GTR-75C2 порти розширення по 54 піна з кроком 2.54мм Напруга живлення 5В.Комплектація:- плата- USB кабельСхема і приклади..

Плата FPGA Altera Cyclone IV EP4CE6

1110 грн.

FPGA чіп: Altera Cyclone IV EP4CE6E22C8NНапруга живлення: 5V, USB.Кварцевий генератор: 50MHzЛіній вводу/виводу: 84 (42+42)FLASH: 16MbitРівень напруги IO: 3.3VUSB - UART на чипі СH3404 світлодиоди.2 кнопки користувача.Кнопка сброса Два 40-пін порта розширення (крок 2.54mm), 84 IO пінів.Потрібен програматорДокументація і приклади..

Плата FPGA Altera CycloneIV EP4CE6 з програматором, навчальна

3460 грн.

Багатофункціональна навчальна та розробницька плата на базі ПЛІС Altera Cyclone IV EP4CE6E22C8N. Ідеально підходить для вивчення цифрової логіки, систем на кристалі (SoC), вбудованих систем. Плата поєднує в собі потужність, гнучкість і велику кількість периферійних інтерфейсів, що робить її чудовим вибором як для початківців, так і для досвідчених інженерів.Параметри:Чіп: Altera Cyclone IV EP4CE6E22C8NFlash: 16 Мбіт EPCS16N — користувач може завантажити та налагодити програмний код через інтерфейс JTAG або ASОперативна пам’ять: 64 Мбіт SDRAMЖивлення: 5 В постійного струму, можливо живлення через USB інтерфейсРозмір: 136 мм × 106 ммПериферійні інтерфейси та ресурси:- Кнопка живлення з самоблокуванням- Кнопка скидання- 4 користувацькі кнопки- 4 світлодіоди- 4-розрядний семісегментний індикатор- 4-бітний DIP-перемикач- бузер- PS/2 інтерфейс- RS232 послідовний порт- LCD-роз’єм (1×20 контактів), підтримка LCD1602, LCD12864, TFT LCD з регульванням підсвічування LCD- датчик температури LM754A..

Плата FPGA QMTECH Intel Altera FPGA Cyclone 10CL025, 32 Мб, SDRAM

2660 грн.

Плата на базі FPGA чіпа Intel 10CL025YU256I7G.Містить в собі:- SDRAM пам'ять розміром 32МБ і розрядністю 16 біт W9825G6KH-6- кварцевий резонатор 50МГц- два порти розширення по 64 піна з кроком 2.54мм- 3 кнопки користувача- 2 світлодіода користувача- розміри довжина/ширіна, мм: 67х84Потрібен блок живлення напругою 5В, і струмом 1А з роз'ємом DC-050, 5.5 мм х 2.1 мм.Схеми/Інструкції/Приклади..

Плата FPGA QMTECH Intel Altera FPGA Cyclone IV EP4CGX150 32Mb SDRAM

5720 грн.

Плата на базі FPGA чіпа Intel EP4CGX150DF27I7NМістить в собі:- 16MB Winbond SPI Flash W25Q128 для збереження конфігурації чипу- SDRAM пам'ять розміром 32МБ і розрядністю 16 біт W9825G6KH-6- кварцевий генератор 50МГц- два порти розширення по 64 піна з кроком 2.54мм- 3 кнопки користувача- 3 світлодіода користувача- розміри довжина/ширіна, мм: 67х84Схеми/Інструкції/Приклади..

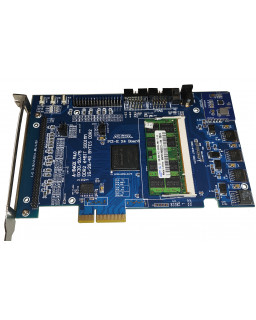

Плата HPC FPGA Altera Cyclone IV EP4CGX75CF23С8N PCIe 4x

6000 грн.

Плата на базі чипа Altera Cyclone IV EP4CGX75CF23С8N. Чіп тактується від двох генераторів 25МГц і 27МГц.Підтримка пам'яті SO-DIMM DDR2 1Gb, 2Gb, 4Gb (533MHz, 667MHz, 800MHz).Працює також без підключення до PCIe, потрібен блок живлення 12В.Потрібен програматор.Документація і приклади..
